- 对夹式衬胶电动蝶阀
-
产品概述:
一、用途与特点
D943H型电动三偏心蝶阀是一种即可对流体进行调节又具有严密切断功能的蝶阀,流量特性近似等百分比。该产品采用独特的三偏心结构,具有重量轻、结构紧凑、切断性能好、使用寿命长等优点。

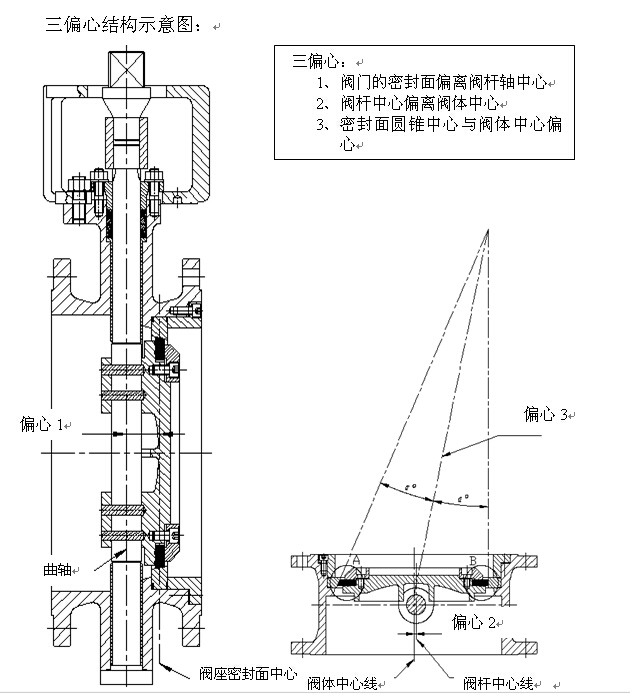

三偏心蝶阀的结构特征为在双偏心的阀杆轴心位置偏心的同时、使蝶板密封面的圆锥型轴线偏斜于本体圆柱轴线、也就是说、经过第三次偏心后、蝶板的密封断面不再是真圆、而是椭圆、其密封面形状也因此而不对称、一边倾斜于本体中心线、另一边则平行于本体中心线。这第三次偏心的最大特点就是从根本上改变了密封构造、不再是位置密封、而是扭矩力密封,依靠密封圈与阀座的接触面较高的密封比压来达到密封效果,达到了良好的密封效果,从而解决了金属硬密封阀泄漏大这一难题。并因接触面密封力与介质压力是成正比的、耐高压高温也迎刃而解。
结构特点:1、阀板三偏心安装:密封面与轴偏心、流道中心与轴偏心、密封面的斜锥偏心,阀门开关时蝶板不刮擦阀座、阀杆的扭矩通过蝶板直接传递至密封面、也就是说蝶板与阀座间几乎无磨擦现象发生、从而杜绝了打开普通阀门是所常见的跳跃现象。具有开关无摩擦,扭矩小,零泄漏,适用于高低温等优点。
2.可更换的密封副:由于蝶板密封圈与蝶板是独立的、蝶板密封圈也可以更换、也就是说当蝶板密封面受损时、不必再整机调换或大举分解阀门、只需调换蝶板密封圈即可。这不但大大降低了保养成本、还大大减少了维修工时和检修强度与难度。
3、密封圈形式为多层次硬密封结构,密封性能好。
4、由于采用三偏心结构,大大减小了操作扭矩,提高了阀门的允许压差。
5、由于开关时无摩擦,所以大大提高的阀门的寿命,经30万次开关后仍可达零泄漏。
6、流阻小,额定流量系数大,约为同口径单座阀的3倍。
7、该蝶阀采用法兰结构,根据工艺管道也可采用对夹式安装。
二、结构与作用原理

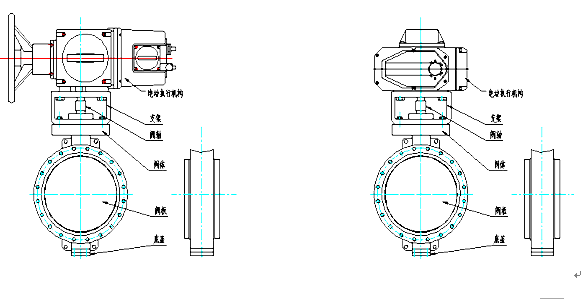

电动三偏心蝶阀由电动执行机构、阀体组件组成。其结构如下:
电动执行机构为220VAC或380VAC,并配置手动装置。
D943H型电动三偏心蝶阀按使用工况不同可分为调节型和切断型两种。调节型配置电子式电动执行机构,内置调节模块,可对三偏心蝶阀进行开度调节,从而调节工况流量。切断型配置电动执行机构,可对三偏心蝶阀进行开关控制。电动执行机构均内置限位装置和过力矩保护装置,并可按工况选择防爆型。
三、主要性能指标
序号
项 目
电动执行机构(调节型为电子式)
1
公称通径与公称压力
DN50~1200,PN0.6~4.0MPa
2
额定转角(°)及偏差(%)
90°±2.0%
3
流量特性
近似等百分比
4
固有可调比
30
5
使用温度(℃)
-60~600
6
泄漏量
硬密封ⅤI级(JB/T7387-94)
7
环境温度
-25~70℃
8
环境湿度
5%~95%
四、主要零件材料
零件名称
材料
零件名称
材料
阀体、阀板
WCB、CF8、CF8M
密封圈材料
304(316)+柔性石墨(复合密封板)多层次结构
阀轴
2Cr13、304、17-4PH
填料
聚四氟乙烯、柔性石墨
导向套
增强F4、铝青铜、17-4PH
弹簧
60Si2Mn

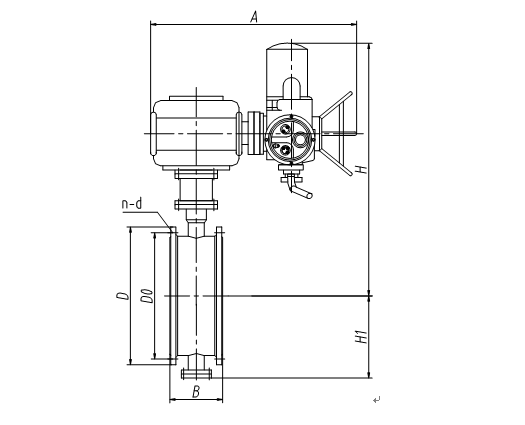

五、外形尺寸及重量
DN
B
H1
H
A
D
D0
n-d
重量(Kg)
电动执行机构
50
106
75
380
200
165
125
4-18
65
Q10
65
112
90
430
216
185
145
4-18
70
Q10
80
114
100
450
216
200
160
8-18
75
Q10
100
127
120
490
284
220
180
8-18
80
Q20
125
140
135
550
284
250
210
8-18
90
Q20
150
140
150
640
342
285
240
8-22
100
Q50
200
152
190
730
342
340
295
8-22
120
Q50
250
165
215
850
392
395
350
12-22
140
Q100
300
178
240
930
392
445
400
12-22
165
Q100
350
190
270
1000
426
505
460
16-22
200
DQ200
400
216
285
1100
548
565
515
16-26
225
DQ400
450
222
330
1220
650
615
565
20-26
320
DQ400
500
229
375
1350
650
670
620
20-26
450
DQ400
600
267
450
1500
688
780
725
20-30
600
DQ800
700
292
490
1650
688
895
840
24-30
800
DQ800
800
318
540
1800
850
1015
950
24-33
1000
DQ1600
900
330
600
1950
1000
1115
1050
28-33
1200
DQ1600
1000
410
680
2100
1000
1230
1160
28-36
1400
DQ2000
1200
470
800
2300
1000
1455
1380
32-39
1600
DQ2000
表格中尺寸为PN1.0MPa尺寸。
六、连接尺寸及标准
·连接方式:法兰式、对夹式
·法兰标准:GB9119 HG20592 ANSI
·电动执行机构接线图详见电动执行机构使用说明书
·如有特殊情况连接尺寸可按用户要求制造。
七、安装、使用与维护
1.安装:
a 安装前须检查产品型号、位号及规格是否吻合;
b 检查整机零件是否缺损与松动;
c 在安装前,对管道应进行清洗、阀门入口处要有足够的直管段;
d 安装场地应考虑到人员与设备的安全,既便于操作,又有利于拆装与维护;
e 阀门应正立垂直安装在水平管道上,不得已时可倾斜安装,自重较大与有振动的场合
要用支撑架,尽量避免水平安装;
f 介质流动方向与阀体的箭头指向一致;
g 阀门应在环境温度-25~70℃,环境湿度5%~95%场所使用;
2、使用:
a 使用前应按出厂测试项目进行调试、检查;
b就地手动操作前,必须先切换手柄。
3、维护:
a 清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的介质,首先要了解其性质,再选用相应的清洗方法;
b易损零件:填料、密封垫片与O型圈,每次检修时,全部换新;
c 阀门组装要注意对中,螺栓要在对角线上拧紧。组装后应按产品出厂测试项目与方法调试,并在这期间,可准确地调整填料压紧力,阀板关闭位置;
d 该阀门在使用过程中发现故障应立即停止使用,查明原因,排除故障,常见故障及排解方法。(见下表)
故障现象
故障原因
排除方法
有输入信号但无动作
1、执行机构故障
2、阀轴、阀板卡住
1、检查执行机构
2、拆下阀轴、阀板检查
对夹法兰连接部分
1、连接螺栓没拧紧或紧松不均匀
2、垫片失效
3、法兰、密封面有脏物
1、重新调整,均匀拧紧
2、更换垫片
3、卸下清洗去除脏物
阀达不到全闭或全开位置
1、限位螺钉位置不对
2、介质压差大于允许压差
3、阀体内有异物卡住
1、重新调整限位螺钉
2、调整执行机构输出扭矩
3、清除异物
阀全闭时有泄露
1、密封面擦伤或磨损
2、密封面有脏物
1、用机械方法维修,严重时更换阀座
2、清除脏物
填料密封部有泄露
1、填料太松
2、填料圈数不够
3、填料失效
1、拧紧填料压盖螺母
2、增加填料
3、更换填料
阀动作迟钝
1、介质粘性过大
2、填料硬化变质
3、执行机构输出扭矩不够
4、填料压盖压偏
5、调整执行机构输出扭矩
1、更换填料
2、调整执行机构输出扭矩
3、重新调整填料压盖
八、附件主要功能
1、手动机构:当调节系统失灵时,可进行手动操作,不影响生产:
九、型号编制说明
产品型号
D
蝶阀
9
电动
4
法兰式
7
对夹式
3
三偏心
H
硬密封
---
公称压力PN
10
1.0MPa
16
1.6MPa
40
4.0MPa
整机作用方式
B
电关式
K
电开式
例:
D943H-10K表示电动三偏心蝶阀,公称压力1.0MPa,法兰连接,电开式。
十、定货须知
定货时请用户提供以下资料:
1、名称、型号;
2、公称通径、公称压力;
3、阀前、阀后压力;
4、介质名称、流量、温度、比重与耐热要求;
5、作用方式;
6、材质;
7、其他有关详细的工艺数据或配套要求(如反馈信号、空间加热器、就地远传、过力矩保护、手轮机构等)。
