  • ZXPE型微小流量气动薄膜单座调节阀
  • 产品概述:

       ZXPE型小流量薄膜单座调节阀可广泛控制各种气体、液体、蒸汽的流量,确保生产过程正常进行。
       本系列产品应用范围广,压力等级从1.6Mpa至11.0MPa。额定流量系数Kv比ZXP型要小得多,最小可达4x10-2,因而可应用在许多需精确控制微小流量的场合,如精细化
    工、食品添加剂、医药、电子等行业。


    构造与工作原理

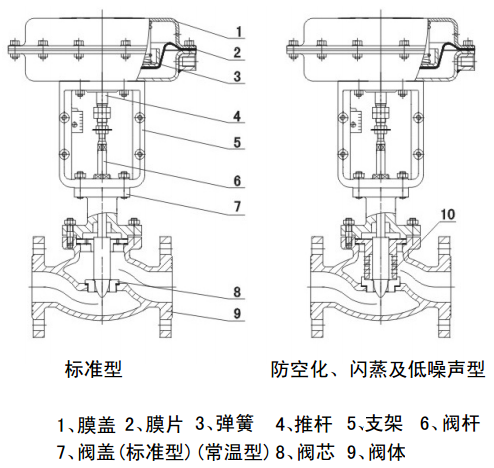

       本产品由多弹簧气动薄膜执行机构及柱塞单座调节阀两部分组成。执行机构接受外来控制信号,推杆产生位移,带动阀杆6、阀芯8相对于阀座产生相应位移,改变了进入阀体9流体流量,从而确保生产过程按一定的程序或要求正常进行。
    特点
    阀体流路严格按等截面低流阻设计,故压降损失小。阀芯采用加强型阀杆单导向结构式,工作稳定性极佳,能承受高速流体对阀芯冲击。
     执行机构采用多弹簧圆周均匀布置,使用高强度橡胶薄膜执行元件,能接受20-100Kpa、80-240Kpa等不同数值的控制信号。
    主要零件材质
    见ZXP型气动薄膜单座调节阀篇

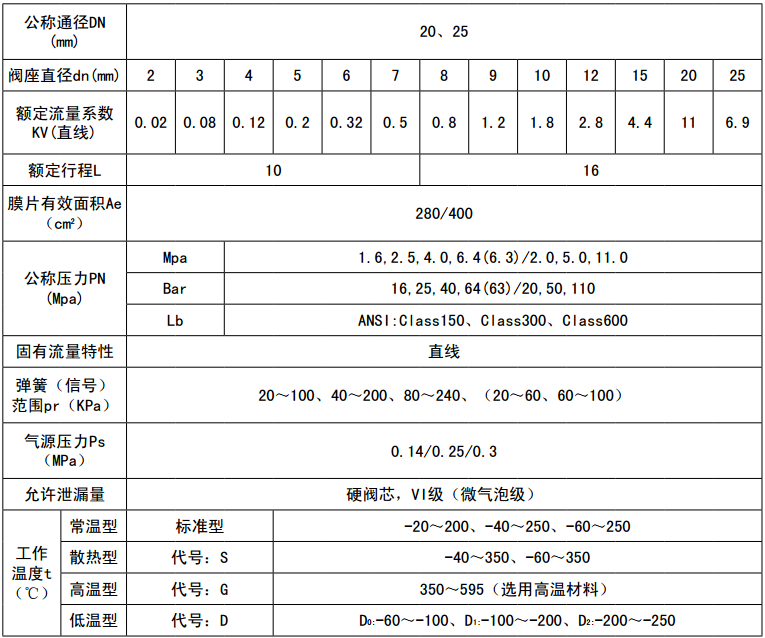

    主要技术参数和性能指标


    外形尺寸

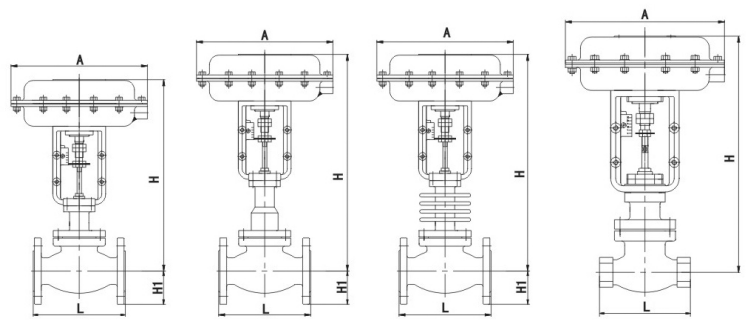

    标准型、 波纹管密封型、 高温散热型外形尺寸表 单位:mm


    带顶装手轮机构阀高度应H增加152(DN20-50)


    连接尺寸及标准
    ·法兰按GB/T9113-2000(默认标准),也可按JB/T79.1-94,JB/T79.2-94,或HG20592~HG20635-97。
    ·法兰密封面型式:PN16为凸面法兰;PN25为凸面法兰,PN40、PN64(63)为凹凸面法兰,阀体为凹面法兰。
    ·法兰端面距接GB12221-89(其它标准须指明)。
    ·螺纹连接:G3/4″。
    ·焊接连接坡口按:GB12224-89。
    ·执行机构气信号接口:内螺纹M10×1。
    ·阀体法兰及法兰端面距离可以按用户指定的标准制造,如ANSI,JIS等。
