    一、用途与特点

    气动薄膜套筒/套筒笼式单座/ 双座调节阀和气动薄膜三通调节阀(以下简称气动调节

    阀) 是气动单元组合仪表中的执行单元。 它按调节仪表来的信号, 直接控制被调介质的流量,

    达到对压力、流量或液位等参数的自动控制。

    该类产品结构简单,操作方便、体形小、重量轻、阀体设计新颖、流阻小、阀容量大、

    密封性能好、能防火、防爆。此外,套筒调节阀具有允许压差大、耐振性和耐腐蚀性好、噪

    音较低、易拆卸、检查、维修等优点;套筒笼式单座调节阀采用套筒导向,压力平衡型单密

    封面结构,是一种力平衡型的调节阀,阀体结构紧凑,流体通道呈 S 流线型,选用进口平

    衡密封环, 特别适用于允许泄漏量小、 阀前后工作压差较大的场合。 当温度超过-150~+200

    ℃范围时选用 ZXM 系列套筒调节阀;双座调节阀采用双导向结构,具有抗震耐磨特点,适

    用于高压、 高压差及流体介质中含淤浆易堵的工艺条件状况下的良好控制; 三通调节阀采用

    圆筒型薄壁窗口形阀芯导向, 不同于柱塞形阀芯的衬套导向, 主要用于将一股进口流体分成

    二股出口流体或者把二股进口流体合成一股出口流体。 三通阀分为合流调节阀和分流调节阀

    两种, 阀尺寸、 压差较小时合流阀也可以作为分流阀用, 但阀尺寸大、 压差高的场合请勿用

    分流阀。 阀芯有软密封与硬密封两种, 可根据使用性能选择。 因而它广泛应用于化工、 石油、

    冶金、空分、制氧、电力、轻工、纺织等各种工业部门的生产过程自动控制与远程控制系统

    中。

    二、结构与原理

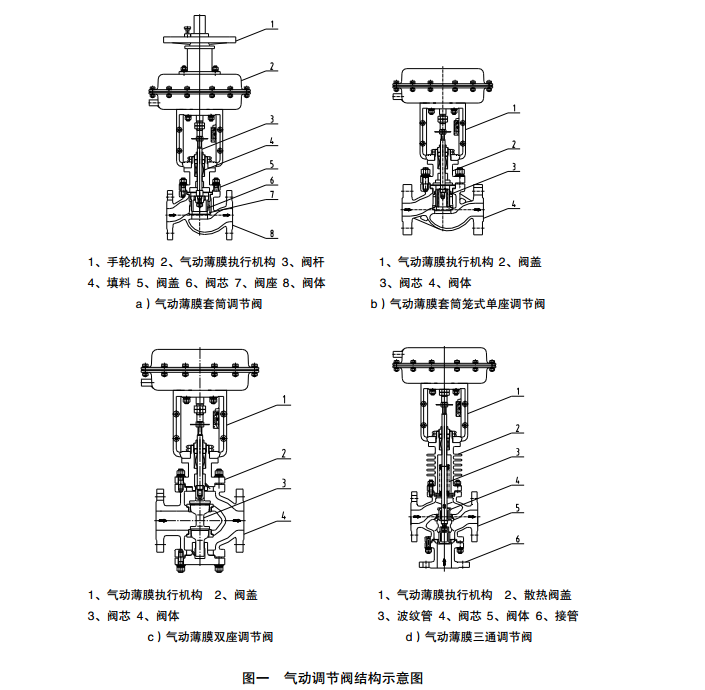

    气动调节阀由气动薄膜(活塞)执行机构与调节阀两部分组成(见图一)。新系列气动

    执行机构采用多弹簧结构, 执行机构高度因此大幅度降低、 重量减轻。 执行机构按输出杆伸

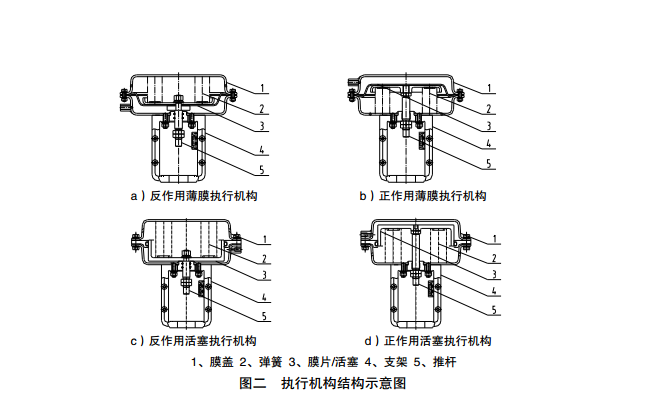

    出方向与信号变化规律的不同有正作用与反作用二种类型(见图二) 。气动调节阀的阀体是

    按流体动力学原理设计的等截面流阻阀体,额定流量系数增大了 30%左右。气动调节阀具

    有气开、 气关二种作用方式。 气开、 气关的选择主要是从生产的安全出发, 考虑到输入信号

    中断时,阀门能处在一个对系统安全的开关状态。

    阀的固有流量特性(线性/等比)是相对流量系数和相应的相对行程 l/L 之间的关系,调

    节行程大小便可使介质流量得到调节。 调节阀的动作通过调节器来的信号压力, 输入气动薄

    膜 (活塞) 执行机构的气室中产生推力, 通过连接杆件推动阀芯, 产生相应的位移—即所谓

    行程来实现,阀芯位置的变化使阀的流通截面积变化,从而达到调节介质流量的目的。












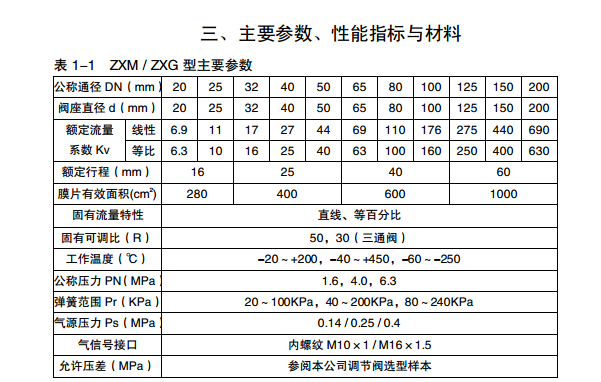

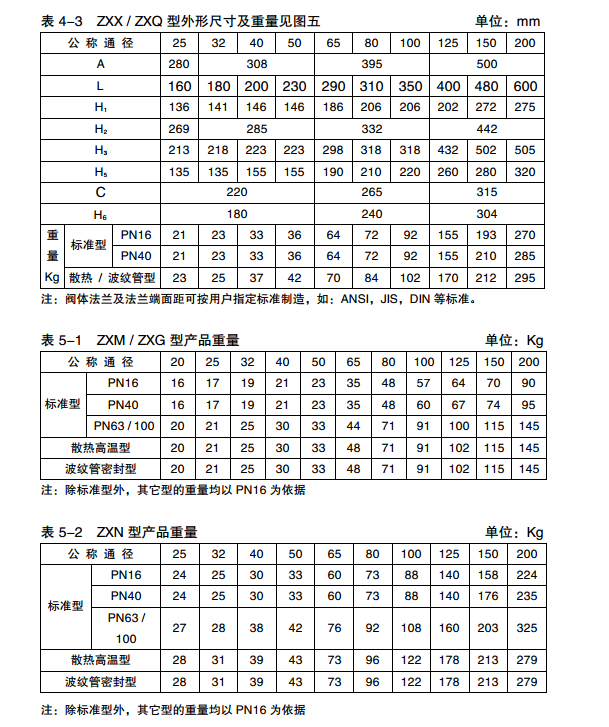

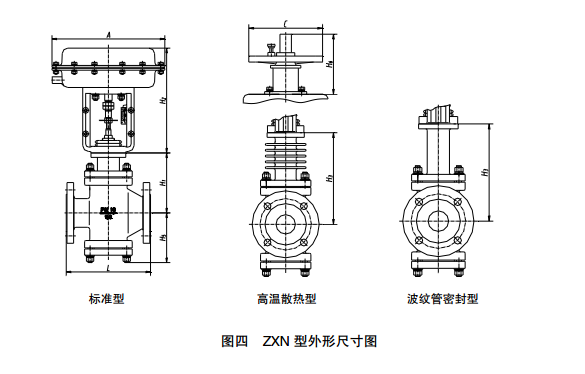

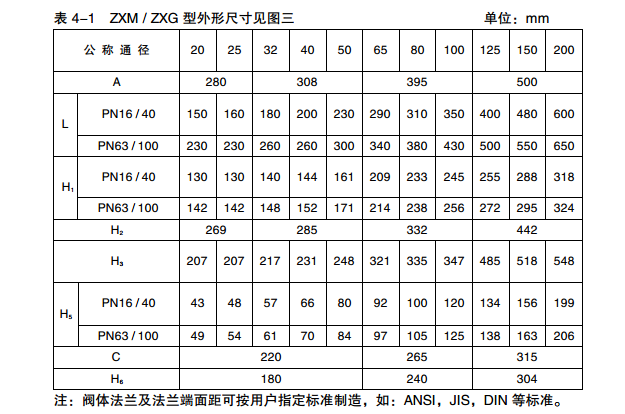

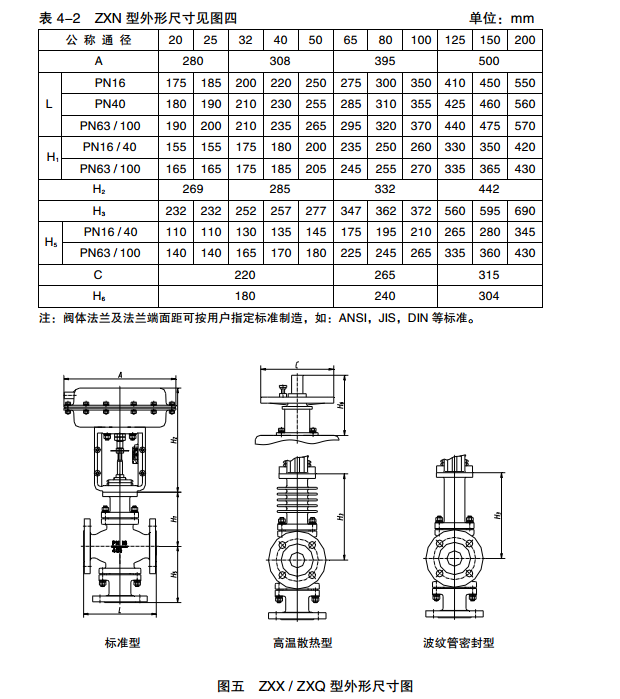

    四、安装与维护

    1、  安装:

    (1)检查整机零件是否缺损与松动,对使用有害人体健康的介质,必须进行强度、密

    封、泄漏与精度测试。

    (2)在安装前,对管道进行清洗,阀门入口处要有足够的直管段,并配有过滤器。阀

    体与管道的法兰连接,要注意同轴度。

    (3)安装场地应考虑到人员与设备的安全,即便于操作,又有利于拆装与维修。

    (4)阀门应正立垂直安装在水平管道上,不得已时可倾斜安装或阀自重较大时与有振

    动的场合,要用支撑架,尽量避免水平安装。

    (5)介质流动方向应与阀体上的箭头指向一致。气源应干燥,无油。阀门应在

    环境温度-25~+55℃场所使用。

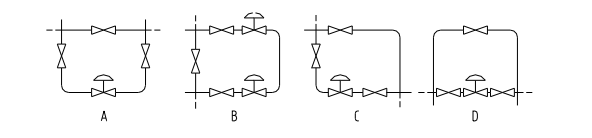

    (6)为使自控系统失灵或检修阀门时,仍能连续生产,应设置旁路阀(见图六)。


    图六  阀组安装方案(注:图中虚线表示管道出入口的另一种方向)

    2、  维护:

    (1)清洗阀门:对清洗一般介质,只要用水洗净就可以。但对清洗有害健康的

    介质,首先要了解其性质,在选用相应的清洗办法。

    (2)阀门的拆卸:将外露表面生锈的零件先除锈,但在除锈前,要保护好阀座、阀芯、

    阀杆与推杆等精密零件的加工表面。拆装阀座时应使用专用工具。

    (3)阀芯、阀座:二密封面有较小的锈斑与磨损,可用机械加工的方法进行修理,如

    损坏严重必须换新。但修理或更换后的硬密封面,都必须进行研磨。

    (4)阀杆:表面损坏,必须换新。

    (5)推杆、导向与密封表面的损坏:对反作用执行机构必须换新,而对正作用执行机

    构,可作适当修理后使用。

    (6)压缩弹簧:如有裂纹等影响强度的缺陷,必须换新。

    (7)易损零件:填料、密封垫片与 O 型圈,每次检修时,全部换新。膜片必

    须检查是否有预示将来可能发生裂纹、老化与腐蚀等痕迹,根据检验结果,决定是否更

    换,但膜片使用期一般最多 2~3 年。

    (8)阀门组装要注意对中,螺栓要在对角线上拧紧,滑动部分要加润滑油。组装后应

    按产品出厂测试项目与方法调试, 并在这期间, 可更准确地调整填料压紧力与阀芯

    关闭位置。

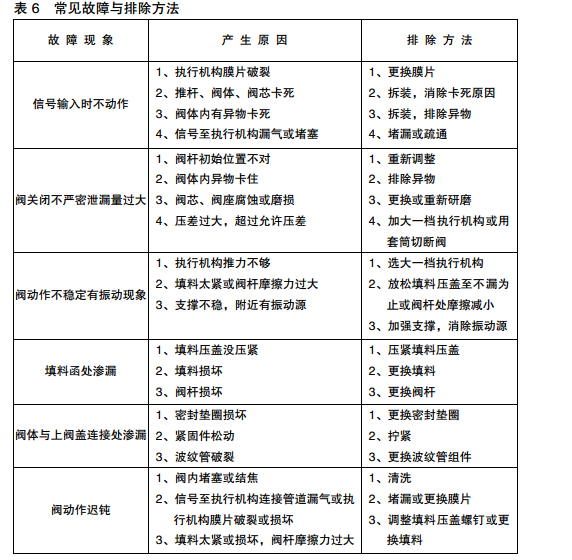

    (9)常见故障与排除方法见表 6。
